metrahit-27ex中文操作說明9 技術參數

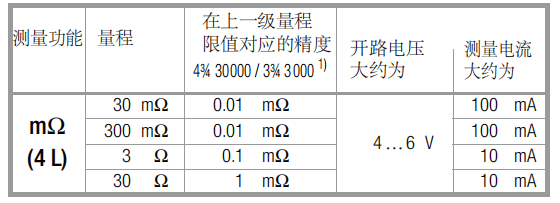

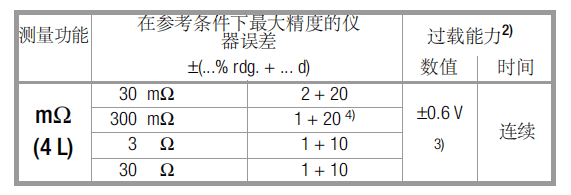

1) 顯示器:
4? 位的量程范圍 300 mΩ, 3 Ω, 30 Ω,
3? 位的量程范圍 30 mΩ,
可以在 rAtE 菜單中選擇把不同的采樣率用來保存和傳輸測量值
2) 溫度在0 ° … + 40 °C
3) 在過載情況下 (連接 I+, I–),集成的 500 mA/600V 保險絲熔斷
4) 從測量量程10% 起開始適用
爆炸環境參數: Uo =10.0 V; Co =75.5 μF; Io =576 mA, Lo =601 μH; Po =0.785 W
對應意義
rdg. = 測量值, d = 數字, 4 L = 4線法測量

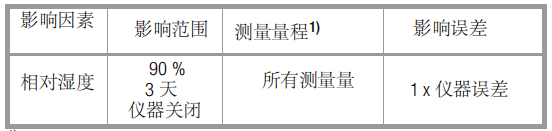

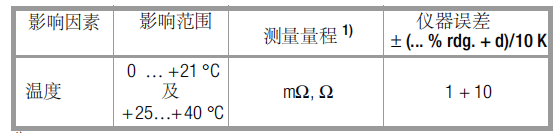

影響因素和影響誤差
1) 補償
1) 補償
時鐘
精度 ±1 分鐘/月
溫度影響 50 ppm/K
參考條件
環境溫度 +23 °C ±2 K
相對濕度 40 ... 60%
電池電壓 5.0 V ±0.1 V

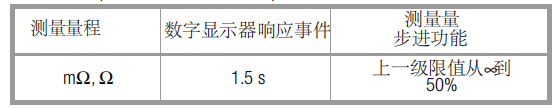

響應時間
響應時間(在手動選擇量程后)
* 無并聯電容
顯示部件
LCD 面板 (65 mm x 30 mm)配有三重共計7 段顯示 (測量值), 測量單位及多種特殊功能。
顯示器/技術——高度 7段字符
主顯示區域: 12 mm
輔助顯示區域: 7 mm
位數 4? 位
30999 分辨率
過載顯示 出現?0. L“
LCD 測試 儀器打開后，所有可用的顯示字 段都會被短暫激活
背光可以打開或者關閉
LED OK (綠色) 接觸點接觸正常時點亮
LED 故障 (紅色) 當測量電流中斷時點亮(測量無 效，接觸不良及 ?0. L“出現時)
電源 4 x 1,5 V AA電池: ARCAS
電池 Alka-line LR6 或者Camelion Plus LR6
注意! 本儀器專屬新認證 (型式測試) 電池的具體細節會 被更新在新的銷售樣頁中或者我們網站更新的產品 使用說明中。

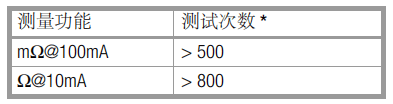

使用壽命
* 1 個測量周期 = 5 s
其他方面的消耗:
接口傳輸: 0.5 mA
LCD 背光: 電壓 6 V時40 mA
電池測試 量程mΩ@100mA:
會自動顯示如果電池電壓 低于4.6 V（大約） 儀器會自動關機如果電池電壓 低于4.3 V（大約）
保險絲
熔斷接頭 F1 對于所有
mΩ/Ω 測量量程 500 mA/600 V AC; 開斷能力 60 A ，600 V AC
用于電池的 F2 250 mA/125 V AC EX
電氣安全
安全等級 II 符合IEC 61010-1:2010/ DIN EN 61010-1:2011/ VDE 0411-1:2011
測量類別 50 V CAT I
污染等級 2
EX 標識 CE 0080
II 2 G Ex ia IIA T4 Gb
Ex = ATEX 原型已完成測試
II = 設備類型
2 設備類別
G = 環境 (氣體)
Ex = 符合歐盟n
Ex 標準
ia = 保護等級
(內在安全)
IIA = 爆炸類別
T4 = 溫度等級
Gb = 環境保護等級 (EPL)
溫度. = –10 °C ... +50 °C (溫度= 環境溫度)
原型機測試認證 INERIS 05ATEX0040 ISSUE 01
INERIS = 檢驗和認證機構
05 = 年
ATEX = 指南(爆炸環境)
0040 ISSUE 01 = EC 型式測試
認證編號
電磁兼容(EMC)
干擾能力
抗干擾能力 EN 61326-1:2013 表 A1
數據接口
數據傳輸：
雙向紅外線光學透過外殼進行傳輸 (讀取數據配置參數) 配有接口適配器作為附件
USB-HIT IR 轉 USB 1.1/USB 2.0,單通道運行
波特率 (MM ? PC) 9600 baud
環境條件
精度范圍 0 °C ... +40 °C
運行溫度 ?10 °C ... +50 °C
儲存溫度 ?25 °C ... +70 °C (w/o 電池)
相對濕度 45% ... 90%, 無冷凝情況
海拔 不超過2000 m
機械設計
保護等級 IP 54
IP編碼的意義
尺寸 84 mm x 195 mm x 35 mm
重量 大約380g含電池 (不含GH18 橡膠保護套)
