---電能質量分析記錄儀操作指導書

Energy Platform EP1 電能質量分析記錄儀能夠監測如下配電方式 :

? 單相

? 分相

? 3 相三角型

? 3 相 Y 型

? 3 相 2 瓦三角型

? 2 ? Element without Vb

? 2 ? Element without Vc

3 相 Y 型，3 相三角型和分相在本快速手冊有詳細描述。其他類型，請參考

Energy Platform EP1 手冊（操作指導書）完整版。

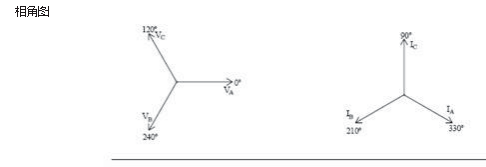

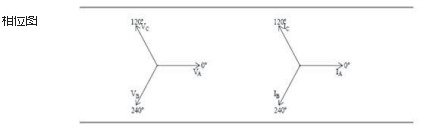

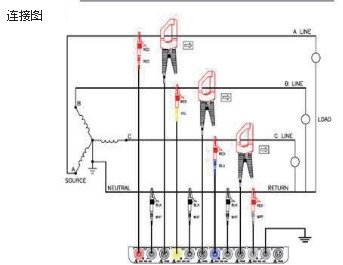

3 相 , 4 線 Y 型接線---電能質量分析儀怎么使用

A,B,和 C 通道用于連接電壓和電流探頭。中置線共用為這三個通道參考所用。本圖還顯示了使用 D 通道作為一個差分輸入測量中置線對地的電壓。中置線對地的測量很重要但是選項。

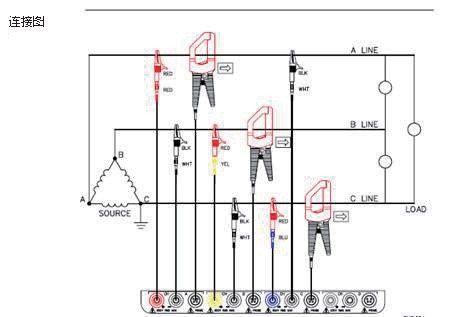

3 相 ( 浮地或接地 ) 三角型接線

下圖顯示了 3 相 2- 瓦特角型連接，使用相通道為 A-B-C。電流探頭連接到 A 和 B 通道 。

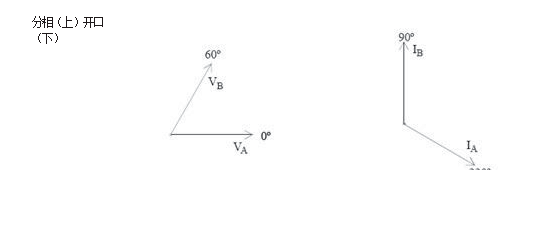

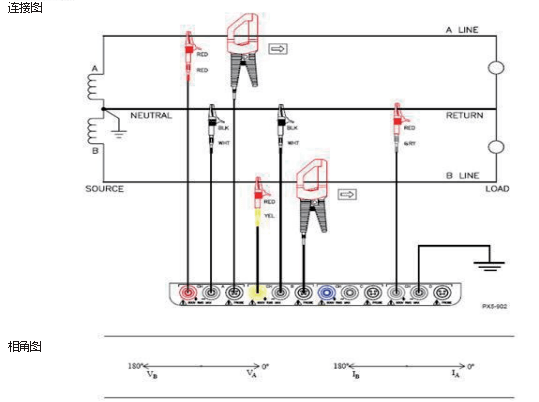

分相和開放三角型接線

在進行分相連接測量時，同時使用 A 通道和 B 通道進行電壓線和電流鉗的連接。中置線被選為測量的參 考點下圖同時顯示了使用 D 通道做為差分輸入，此時用來測量中置線和地線之間的電壓。

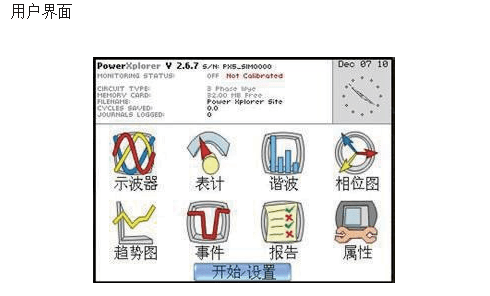

該電能質量分析記錄儀儀器電源開啟后首頁屏幕顯示如上圖。屏幕上方顯示的是狀態信息。

包括：監測狀態（開，關，警告）監 測到的電路類型；記憶卡狀態（沒插入卡或存儲百分比）；數據文件名稱；存儲的波形周期數目（事件活動 說明）；存儲的日志記錄數目（定期定時存儲參數）；鐘表顯示實時時間。

首排圖標表示的是實時多用表，顯示瞬時發生的參數數值。

第二排圖標顯示的是存儲數據，以及通過趨 勢圖、事件波形圖和有效值圖表或用戶自選參數的報警器面板的狀態 （正常，超出限值） 所給出的報告。 同樣，第二行還有對儀器參數進行設定的圖標，由此可以設定時間，日期，語言，LCD 參數及對觸摸屏進 行設定。

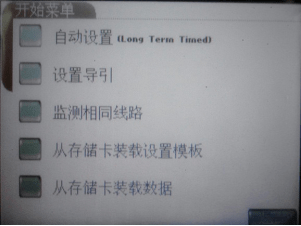

屏幕底部的一個按鍵是開始菜單，按此按鍵開始監測現有的設置，也可以從記憶卡中調出存儲的設置， 或進行從新設置，不論是在自動設置模式下還是在逐步的向導模式下。

其他儀器設置

功能，比如時間 / 日期，選擇語言，通訊接口設置，從儀器的設置菜單可以更改 LCD 設置，也可以 格式化記憶卡。在屏幕首頁點擊“PREFERENCES”圖標就可進入此菜單。

實時測量模式

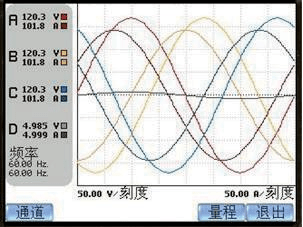

示波器模式

示波器模式功能就像一個示波器，可以同時顯示 8 通道的電壓和電流的實時 波形，逐秒刷新。波形的顏色顯示可由用戶編輯。示波器模式可提供有效值的文本顯示，垂直分辨 率和頻率。

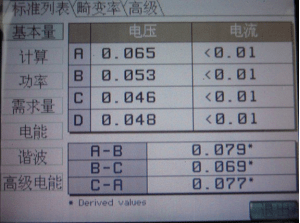

表計模式

多用表模式功能就像一只真有效值電壓表和一只真有效值鉗型電流表。電壓和電流的測量，在表計 模式屏幕以文本和圖標兩種模式顯示。

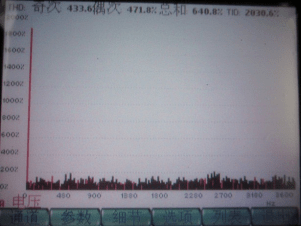

諧波模式

諧波模式顯示幅值和每一相的基波到 63 次諧波，以圖標和文本顯示。用戶可以選擇想要的參數來 顯示諧波（V,I,W），也可以選擇通道（A,B,C,D）以 5Hz 幅度放大。設置條件，比如顯示諧波和 / 或 子諧波以及顯示諧波數量，設置基本或確切數值的縮放比例，并且以表格的形式做一個諧波量和相

角的列表。

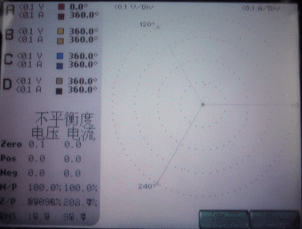

相量圖

相量屏幕顯示，標示的相與電壓和電流在基頻條件下角度的關系，傅里葉分析的結果。相量圖顯示 所有通道電壓和電流相量。此功能類似一個相角表，他能顯示系統的不平衡條件以及提供文本文件 的信息。如果監測連接是正確的話，相角顯示也可以印證。生動的轉動的模擬相量演示圖，演示阻性、 容性和感性負載的相位關系。
