---電能質量分析記錄儀操作指導書

AC power--電能質量分析記錄儀操作指導書

Energy Platform EP1電能質量分析記錄儀可以在 50/60 Hz,120/230V 的交流電源下或者充電后的電池支持下工作

? 電壓范圍 , 120/230V 交流

? 頻率 , 50/60Hz

? 用電功率 20W

步驟 1 把交流適配器插頭放在 Energy Platform EP1 的正確位置上

步驟 2 把交流適配器插到交流電源上

步驟 3 按下 Energy Platform EP1 上面的開關按鍵把儀器打開 結果 : 就會出現如下圖所示主頁面

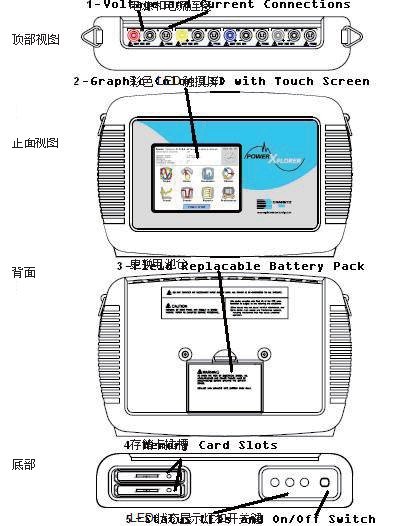

1、電壓和電流的連接—本儀器有 4 個電壓和 4 個電流的通道，可以測量不同的電路配置。只可使用德國GMC-Instruments 集團 DRANETZ 子公司的電壓測試線和電流探頭。不能超過標志的等級。

2、彩色觸摸屏—彩色液晶觸摸屏用于選擇功能進行設置，實時多用表和查看已存儲的數據。清潔的手指 和 PDA 的手寫筆都可以用來操作儀器，通過選擇“參數選擇”菜單來校準觸摸屏；顯示“參數選擇”菜單， 首次開機時就校準觸摸屏。只能用柔軟的布來清潔觸摸屏。

3、現場可更換的電池包—內部的 UPS 特性要求內部的電源必須妥善充電和維護。如果電池需要更換，在 打開電池蓋板之前，必須斷開連接和電源，而且只能使用德國 GMC-Instruments 集團 DRANETZ 子公司 的電池包 PN# BP-PX5 (Z818G)。最好有備用電池。

4、存儲卡插槽用于存儲數據和固件升級— 德國 GMC-Instruments 集團 DRANETZ 子公司提供緊湊 式閃存記憶卡用于存儲數據，同時也可以上傳新的固件版本。只能使用德國 GMC-Instruments 集團 DRANETZ 子公司提供的記憶卡，因為儀器對存儲速度的要求，普通的記憶卡不能滿足。在監測的時候不 能將卡拔出。不能同時使用兩個存儲卡插槽。

5、LED 燈有 3 種工作狀態，電源開關（按下開，再按關）在一起的底部。與給電池充電和給儀器供電的適 配器 117029-G1 連接的插孔在儀器的右邊。從左到右，LED 燈分別是：

? 電池充電狀態指示器：LED 常亮表示正在充電，閃爍表示已經充滿了。

? 狀態指示器：燈常亮表示檢測到異常情況。正常情況下燈是滅的。

? 電源指示器：LED 燈閃爍（每秒一下）表示儀器操作正常。

連接

警告 不正確的連接本儀器將導致死亡、嚴重受傷或火災的發生。在連接本儀器前請仔細閱讀、理解使用手冊， 使用時嚴格遵照所有的安裝和操作指南。

連接電壓測量電纜

測量電纜設置：電壓測量電纜是標配附件，放置在一個電纜線包內，是測量電纜套件的一部分，P/N 116042-G3。每一組電纜套件都是由一根電纜和一個鱷魚夾組成。

電壓等級：所有的電壓測量電纜直接連接的最高電壓是 600V。如果測量高于 600V 的電壓，必須使用 電壓互感器。

裝有保險的電壓適配器選件

有 2 種保險附件套裝可用于德國 GMC-Instruments 集團 DRANETZ 子公司的測量電纜。一種（P/ N FVA-1）包含一個裝有保險的電壓適配器和一根 50cm 長的紅色測量連接電纜。另一種套裝 (P/N FVA-4) 是包含 4 個電壓適配器和 4 根 50cm 長的測量連接電纜（一根紅的、一根黃的、一根藍的、一 根灰的）。

? 警告：為避免電擊或燒傷的危險，在做任何連接之前，一定要先接地。

? 警告：為減少火災、電擊或身體的傷害，我們強烈建議給電壓測量輸入加保險。保險一定要盡可能的安 裝在靠近負載一端，以做到大程度的保護。

? 警告：為了持續的保護，防止火災和電擊的傷害，一定要更換相同型號和安全界別的推薦保險。只使用 600V 級別的快速熔斷保險。推薦的保險型號是 Littlefuse，零件號是 KLKD0.30，級別是 600V AC/ DC, 0.3A 快速熔斷。

? 警告：如果更換保險依舊失敗，就不要再更換保險了。重復的失敗表明有故障存在，而繼續更換保險并 不明智。根據情況咨詢有資質的技術人員。
