metrahit-cal-kba 校準儀中文快速操作手冊：

METRAHIT CAL 校準儀 /Calibrator

維修和更換零件服務，校準中心和租賃儀器服務

標準配置

1 臺校準儀和橡膠保護套

1 套 KS17 測試線纜(黑/黃) 2 節 AA1.5V電池

1 份快速操作指南*

1 份DAkkS認證證書

安全說明

為了保證儀器的萬無一失以及安全運行，使用者有義務在實際使用前仔細通讀操作介紹， 并且操作時完全按手冊指導的內容

進行

請遵守如下安全認知:

儀器只能由能夠識別接觸危險并采取適當安全預防措施的人員 操作。接觸危險存在于任何地方，電壓大于33V RMS都可能發生。

校準儀被設計用來安全地連接到信號回路。

連接插頭之間以及和接地之間可以施加最高 27V電壓。 如果超過Umax 或者 Imax ，集成的保險絲會熔斷。 為測試儀器上出現意外電壓做好準備（例如：有缺陷的設備）。以及，電容器可能會被危險地充電。

確保測量線纜無缺陷，比如絕緣沒有損壞，電纜或者插頭沒有斷裂地情況。

本儀器不得在電暈放電（高壓）的電路中使用。 因此，千萬不要把校準儀和和萬用表混用。需要時，使用萬用表以確保在儀器要連接的信號電路中沒有危險的接觸電壓。為防止對儀器造成損壞，請注意插孔上標識的最大允許電壓和電流。

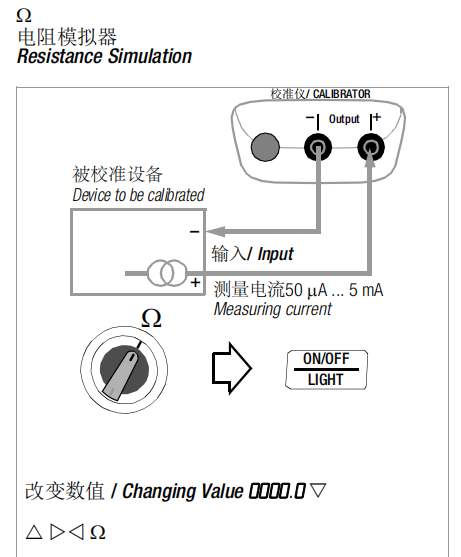

除了電阻模擬和mA吸收操作模式外，連接信號的回路不應向校準儀反饋任何電壓或者電流。

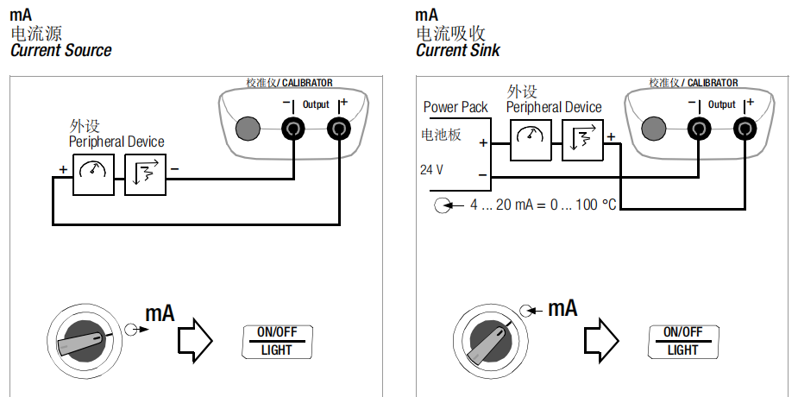

為避免施加的干擾電壓損壞儀器（在允許的限值內），mA  SINK 和 mA SOURCE測試回路裝備有一個保險絲，當發生故障造成過載期間產生的超限電流發生時可以使測量回路阻值升高。

本儀器不得在爆炸性環境中使用，或者連接到內部安全電氣回路。

維修和更換零件服務，校準中心和租賃儀器服務

電氣安全 – Electrical Safety

保護等級/ Protection class                                 II

 – 符合/ per IEC/CEI 61010-1:2011/EN 61010-1:2010/VDE 0411-1:2011 max. 50 V 2 500 V~

操作電壓/ Operating Voltage

污染等級 / Pollution degree

測試電壓/ Test Voltage

– 符合/ per IEC/CEI 61010-1/EN 61010-1

保護 / Protection

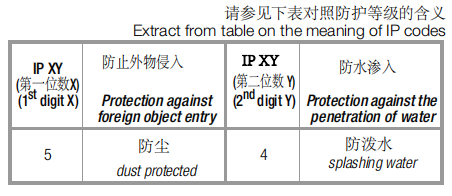

– 外殼/ Housing:                         IP54 ((通過外殼對壓力進行防護/ pressure equalization by means  of the housing)

電磁兼容 EMC Electromagnetic Compatibility EMC 干擾輻射/ Interference Emission EN 61326-1:2013 等級 B / class B 抗干擾能力/ Interference Immunity EN 61326-1:2013 EN 61326-2-1:2013

環境條件 – Ambient Conditions

精度范圍/ Accuracy range                                       0 °C ... + 40 °C

工作溫度 / Operating temperature                          –10 °C ... + 50 °C

儲存溫度/ Storage temperature                              – 25 °C ... + 70 °C

不含電池 / without battery

相對濕度 / relative humidity                                    40 ... 75 %

不允許進行冷凝/ no condensation allowed

允許最高海拔高度 2000米/ Elevation up to 2000 m maximum
