功率分析儀的基礎知識簡介：

☆ 精度：讀數誤差%+量程誤差%

☆ 帶寬：高頻應用需要高帶寬

☆ 采樣率：采樣越高越接近真實

☆ 校準周期：6個月還是12個月

☆ 安全等級： CATII不用在CAT III環境

☆ 電流電壓傳感器：是否支持即插即用自動識別，是否主機供電

☆ 低功率因數低頻下表現：10Hz以下低功率因數下的精度表現

☆ 高級應用：高次諧波 CAN通訊 VGA 扭矩轉速 諧波閃爍

功率分析儀在新能源汽車測試中的應用

新能源汽車關鍵零部件

電機和控制器      GB/T18488.2-2016

DC-DC模塊         GB/T 24347-2009

車載充電機          QC/T 895-2011

無線充電設備       SAE TIR J2954

整車測試

電動汽車 能量消耗率和續駛里程試驗方法 GB/T18386-2005

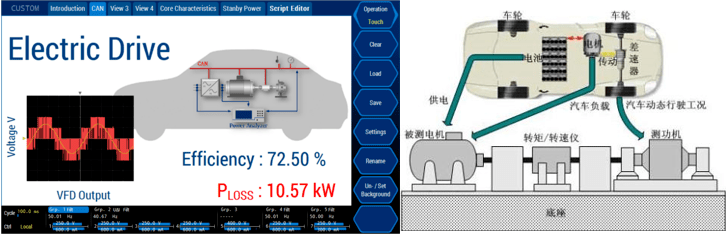

獲取控制器效率η1=輸入功率/輸出功率                                                修正后η =100NT/9.55EI

計算額定效率 η = η 1* η 2                                                 獲取電機效率η2=機械功率/輸入功率

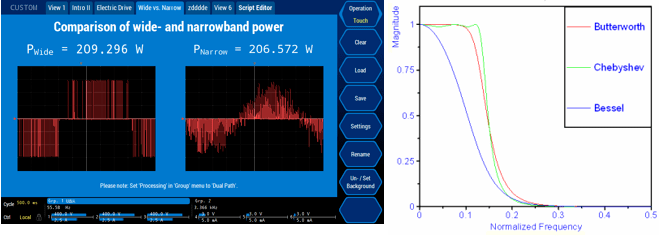

功率分析儀濾波設置對于功率測試的影響

由于控制器輸出高頻PWM調制電壓信號，功率分析儀的濾波設置會對功率的計算產生影響，同一界面顯示濾波和不濾波的功率值非常重要

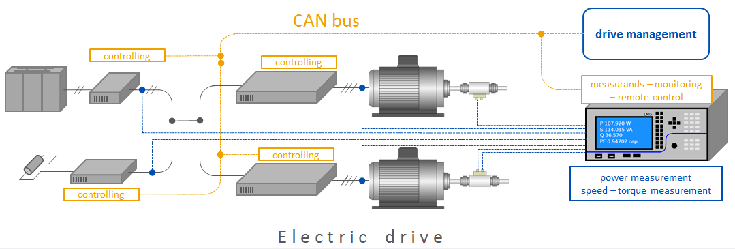

CAN 通訊在新能源汽車測試環節提升工作效率

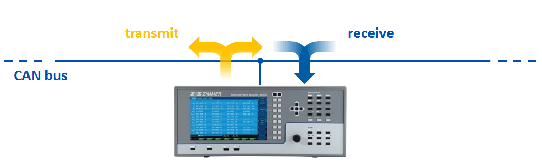

車載對標實驗時CAN通訊尤為重要

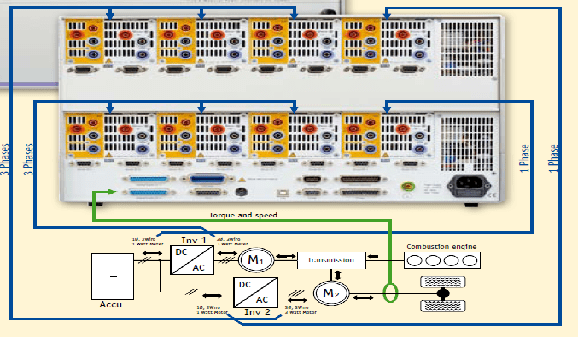

8通道功率分析儀在混合動力汽車中的應用

完整的獲取在各個工況下的能量變化情況，需要同時測量2個三相以及2個單相

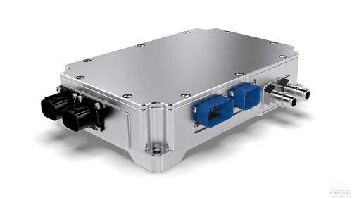

功率分析儀在DC-DC變換器測試中的應用

測試內容：

額定功率測試

峰值輸出功率和持續時間測試

動態響應時間

控制精度

DC-DC轉換效率

對功率分析儀要求：

功率測量功能

觸發記錄功能

功率分析儀在車載充電機測試中的應用

測試項目：

輸出電壓誤差：不大于1%標稱值

輸出電流誤差：不大于5%標稱值

功率因數：不低于0.92

充電效率：不低于90%

諧波電流測試

重點項目

啟動沖擊電流：不大于工作時輸入電流最大值的 150%

                          推薦帶Inrush功能的功率分析儀

輸出響應時間：上升小于5s，300ms下降到10%，500ms下降為零

                          推薦使用帶觸發功能的功率分析儀

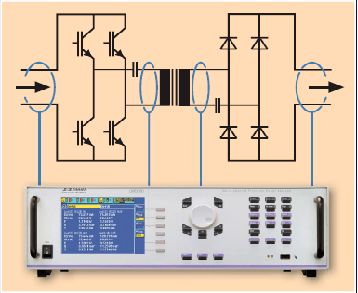

功率分析儀在無線充電技術中的應用

技術難點：能測高頻信號的高精度功率分析儀

1、汽車無線充電一般分為兩個部分:

A, 將電源轉變為便于無線傳輸的高頻信號；

B, 將無線高頻信號整流為直流信號給電池充電。

2、需要測量電源轉高頻率信號的效率；

3、需要測量高頻率信號無線傳輸的效率；

4、需要測量高頻率信號整流的效率；

功率分析儀在整車測試中的應用

能量消耗率C=E/D

  E=充電期間來自電網的能量，單位Wh

  D=試驗期間總里程即續駛里程，單位Km

需要一臺高精度的功率分析儀，同時配置適應16/32A充電樁接口的適配器（一端充電樁，一端汽車充電口），同時需長時間保存測試數據
