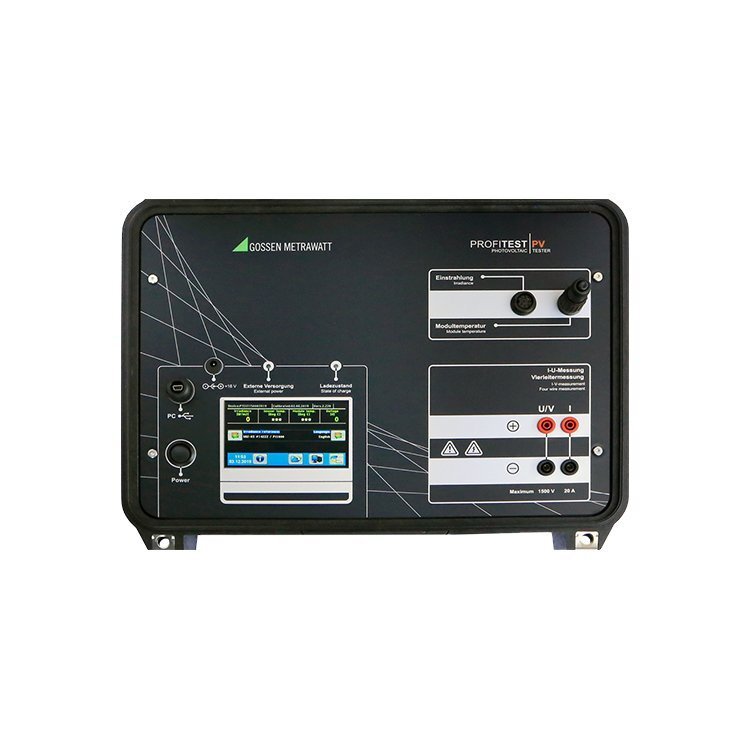

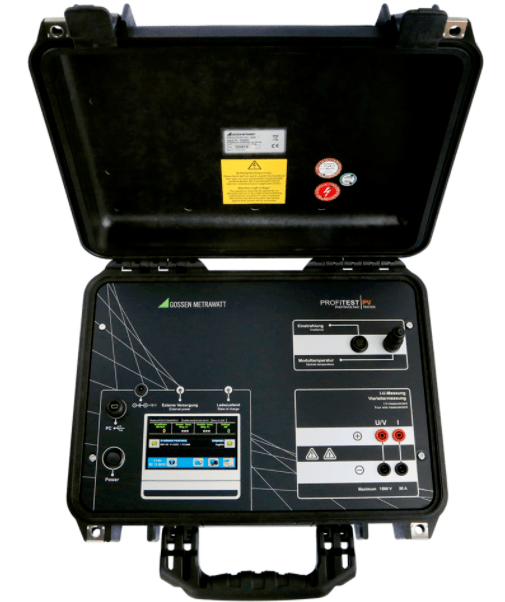

IV曲線測試儀Profitest PV 1500內容簡介：
Profitest pv 1500光伏測試儀器可測量1500V光伏組件以及組串或陣列的IV曲線，通過程序, 該設備可以直接在光伏系統的安裝位置測量和計算峰值功率 Ppk、串聯電阻Rs 和 并聯電阻Rp。計算結果和圖表可以顯示在內部彩色的TFT 顯示屏上。因此,光伏系統的質量控制可以快速、經濟地進行。這種簡單而有意義的實際檢查服務于客戶的要求, 也符合安裝程序的要求。
除此之外 Profitest pv 1500光伏測試儀器也適合作為研究和開發目的的工具。
光伏行業專用高精度測試系統
新能源領域的L先科技
生態的持續發展、能源平衡上不斷提高及效能和經濟上的說服力，使得光伏發電正在迅速獲得非凡的意義。如今，光伏發電已被認為是未來的能源來源。Z大限度地利用太陽能、取得最大的產出，需要絕對的精確度。
這就導致了在各個階段的操作過程中，對使用的測量技術要求極高：已在規劃階段的光伏系統，決定性的因素，必須準確地確定，并納入系統的概念。
在最初啟動和定期測試期間，必須準備一份報告，其中包括標準中所規定的電氣測量值和系統數據。光伏安裝的質量和性能，可引證、記錄在光伏系統認證中，以便日后追塑核實。質量的保證對整個系統的使用壽命有著至關重要的意義,畢竟，業主需要可靠的、決定性的產量監控，以確保長期盈利。
太陽能光伏系統測試儀PROFITEST PV 1500，為滿足這些苛刻的條件而開發，使精確測量成為可能,并且高效便捷。它的設計理念：精度最大化-付出最小化，在別人還在輸入數據的時候，輕松讀取測試結果！
滿足DIN EN62446-VDE0126-23測試標準
■ 采用容性負載測試方式保證高精度和快速測量，最大限度保證了測試的可靠性
■ 保護的運算處理程序用來確定組件的內部串聯電阻，僅基于單次測量的典型IV曲線
■ 保護的運算處理程序用來評估光伏組件，無需了解制造商的細節
■ 測量儀器標配負載隔離開關(1500V/32ADC)與光伏組件隔開，確保安全
■ 符合IEC/EN60904-2標準的參考組件，同時集成PT1000溫度傳感器
PROFITEST PV 1500：接線、啟動、測量、瞬間完成！
現場測試無需耗時輸入組件信息
PROFITEST PV 1500光伏測試儀器可為單個或一串模組提供精確的IV曲線測試
■ 保護的設計使得這臺創新的設備能夠單次測量同時獲得多項參數，無需輸入模組的信息：峰值功率、內部串聯阻抗、內部并聯阻抗。
■ 快速生成組件質量測試報告并提供整改建議及方案
■ 測量結果（含STC狀態下結果）可直接在現場通過高分辨率觸屏界面顯示，方便可靠。
這種創新的高效的測試方法，在最初安裝和定期測試過程中，為技術人員節約了寶貴的時間。依靠我們的測試設備，客戶可實時讓系統處于好的狀態、能量源源不斷的產出。
1500V組件IV曲線測試儀量程
1500V/20A的自適應量程，使得PROFITEST PV成為太陽能應用領域的通用測量儀器。
一方面，通過測量出峰值功率可以用于確定組件的轉換效率；另一方面，通過精確測量組件的IV特性曲線，能準確判斷被測組件和組件串的特性，因此該儀器非常適合作為精密測量儀器應用于在科研和開發。
內部串聯阻抗Rs：單次測量足以確定
以往，不管是晶硅還是薄膜組件，至少需要獲取組件兩條在特定狀態下的特征曲線才能確定組件的內部串聯阻抗，費時費力。
1500V組件IV曲線測試儀PROFITEST PV 1500 技術特點：
■ 只需一條IV特性曲線，即可自動計算出峰值功率Ppk，串聯阻抗Rs，并聯阻抗Rp
■ 通過PV Analyser軟件可以實現測試結果和系統預期結果的對比，使得連接故障、導線腐蝕破損等不易察覺的問題顯而易見，可將能量損耗降到最低。
■ 1500V組件IV曲線測試儀創新的測試技術確保高精度
■ 可測量短路電流Isc，開路電壓Uoc，瞬時組件值, Pmax, 內部串聯阻抗Rs，內部并聯阻抗Rp
■ 可顯示（計算后）參數包括：峰值功率Ppk內部串聯阻Rs，內部并聯阻抗Rp，瞬時Upmax, Ipmax, Pmax, Uoc, Isc, FF,Tmod, Tref, Eeff，IV特性曲線圖。
■ 即時數據轉換為STC（標準狀態）下的數值
■ 最大測量電壓可達1500V DC，電流20A DC，功率20KW
■ 功率和溫度測量采樣開爾文四線法確保高精度
■ 標準輻照度傳感器內置Pt1000溫度探頭，含裝配接頭及10米連接線
■ 實時輻照度測量，毫秒內的輻照度變化可以響應
■ 內部可存儲幾千組測試數據
■ 不間斷顯示溫度和輻照度值
■ 輻照度傳感器的溫度和組件背面溫度的分開測量確保了測量的準確性
■ 通用的參考組件接口可以方便更換市場上其他廠家的參考組件
■ 可以通過連接電腦實現長時間自動測量，測試間隔可調
■ 標配外部電源適配器以便于長時間測量
■ 開放式界面可以實現特殊應用下的操作
■ 完整的模組及客戶數據庫實現設備和PC的交互傳輸
